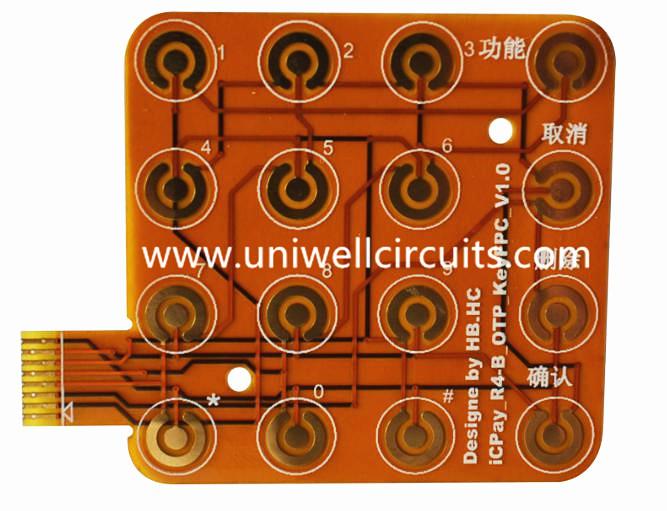

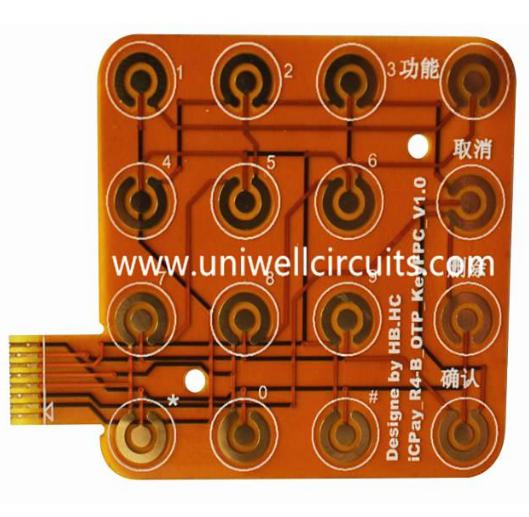

Bảng mạch linh hoạt hai mặt cho máy tính xách tay inverter
1. mô tả sản phẩm
Đặc điểm kỹ thuật:
Lớp: 2
Độ dày: 0,12 mm
Chất liệu: 1/3 oz keo-miễn phí điện phân.
1/2 oz độ dày đồng:
Xử lý bề mặt: ENIG.
Độ rộng dòng / khoảng cách dòng tối thiểu: 0.1mm / 0.1mm.
Độ dày cốt thép PI: 0.1mm.
khác: cần phải dính PI để tăng cường giấy dính, thép tấm gia cố.
Ứng dụng: máy tính xách tay inverter
2. Khả năng sản xuất
Khả năng FPC
Lớp: 20 (bao gồm 12 lớp)
Dòng wideth / space (mil) trong lớp con: 3/3, 3.5 / 3.5
Tỷ lệ khung hình: 20: 1 (PTH); 1: 1 (mù vias)
Min đường kính lỗ khoan (mil): 6 (cơ học); 4 (laser)
Khoảng cách từ khoan đến dây dẫn （mil） ： 6
Dung sai cho điều khiển trở kháng (+/-): 10%
Khả năng cứng nhắc
Vật chất | FR4, CEM-3, Lõi kim loại, |
Halogen miễn phí, Rogers, PTFE | |
Tối đa Kích thước bảng hoàn thiện | 1500X610 mm |
Min Ban dày | 0,20 mm |
Tối đa Ban dày | 8,0 mm |
Chôn / Mù Qua (Non-cross) | 0.1mm |
Tỉ lệ | 16:01 |
Min Kích thước khoan (Cơ khí) | 0,20 mm |
Dung sai PTH / Nhấn lỗ phù hợp / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Tối đa Số lượng lớp | 40 |
Tối đa đồng (bên trong / bên ngoài) | 6 OZ / 10 OZ |
Khoan dung khoan | +/- 2 triệu |
Đăng ký lớp | +/- 3mil |
Min chiều rộng / không gian | 2,5 / 2,5 triệu |
Sân BGA | 8 phút |
Xử lý bề mặt | HASL, HASL hướng dẫn miễn phí, |
ENIG, Bạc ngâm / Tin, OSP |
3. chứng nhận
● UL đã được phê duyệt
● Chứng nhận ISO9001: 2000
● Khả năng lớp 1, 2 và 3
4. FAQ
Q: Khi tôi có thể?
Chúng tôi thường báo giá trong vòng 24 giờ sau khi chúng tôi nhận được yêu cầu của bạn. Nếu bạn đang rất cấp thiết để có được giá, xin vui lòng gọi cho chúng tôi hoặc cho chúng tôi biết trong email của bạn để chúng tôi sẽ coi yêu cầu của bạn ưu tiên
Q: làm thế nào tôi có thể nhận được một mẫu để kiểm tra chất lượng của bạn?
Sau khi xác nhận giá, bạn có thể yêu cầu cho mẫu để kiểm tra chất lượng của chúng tôi.
Nếu bạn cần các mẫu, chúng tôi có thể gửi cho bạn các mẫu bằng cách miễn phí (phụ thuộc vào loại và qty mẫu) hoặc bạn có thể trả tiền cho chi phí lấy mẫu, và nó có thể được hoàn lại sau khi xác nhận đơn hàng khi số lượng của bạn của đơn đặt hàng là lớn hơn của chúng tôi MOQ.
Q: bạn có thể làm việc thiết kế cho chúng tôi?
Vâng. Chúng tôi có một kỹ sư chuyên nghiệp có kinh nghiệm phong phú trong dây khai thác & cáp lắp ráp thiết kế. Chỉ cần cho chúng tôi biết ý tưởng của bạn và chúng tôi sẽ giúp thực hiện ý tưởng của bạn thành các sản phẩm hoàn hảo. Nó không quan trọng nếu bạn không có ai đó để hoàn thành các tập tin. Hãy cho chúng tôi biết SPEC của bạn. của sản phẩm, và chúng tôi sẽ gửi cho bạn hoàn thành bản vẽ để xác nhận.
Q: Điều Gì về thời gian dẫn cho sản xuất hàng loạt?
Thành thật mà nói, nó phụ thuộc vào số lượng đặt hàng và mùa giải bạn đặt hàng. Thời gian dẫn của MOQ là khoảng 10 đến 15 ngày. Nói chung, tất cả các hàng hóa có thể đạt được địa chỉ của bạn trong vòng 4 tuần.
Q: Điều khoản giao hàng của bạn là gì?
Chúng tôi chấp nhận EXW, FOB, CIF, vv. Bạn có thể chọn một trong đó là thuận tiện nhất hoặc hầu hết chi phí-hiệu quả cho bạn.
