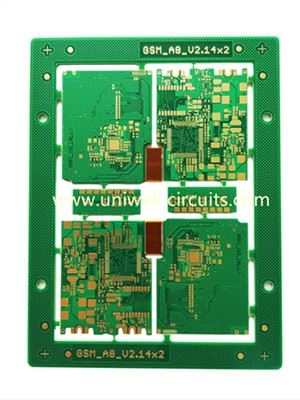

Đầu tiên, chúng ta hãy hiểu các định nghĩa và đặc điểm củaPCB nhiều lớpvà bảng mạch một lớp. Bảng mạch một lớp là loại PCB cơ bản và đơn giản nhất, chỉ có một lớp đường đi của dây và một lớp miếng hàn, phù hợp với thiết kế mạch đơn giản. Bảng mạch nhiều lớp được hình thành bằng cách xếp chồng các lớp bên trong và bên ngoài, và truyền tín hiệu đạt được giữa các lớp bên trong và bên ngoài thông qua các kết nối giữa các lớp. Bảng mạch nhiều lớp có khả năng tích hợp cao và hiệu suất chống nhiễu tốt hơn, làm cho chúng phù hợp với các thiết kế mạch phức tạp.
Tiếp theo, chúng ta sẽ so sánh bo mạch PCB nhiều lớp và bo mạch PCB một lớp ở những khía cạnh sau.
1. Hiệu suất điện: Bảng mạch nhiều lớp PCB có hiệu suất điện tốt hơn bảng mạch một lớp. Do sử dụng đường tín hiệu bên trong, bảng mạch nhiều lớp có thể đạt được đường truyền tín hiệu ngắn hơn và nhiễu xuyên âm thấp hơn, cải thiện độ tin cậy và độ ổn định của tín hiệu. Tuy nhiên, bảng mạch một lớp dễ bị nhiễu và bức xạ điện từ do thiếu đường tín hiệu bên trong.
2. Tận dụng không gian: Bảng mạch nhiều lớp PCB có thể đạt được tích hợp cao hơn và nhiều chức năng hơn ở cùng một kích thước. Nó có thể bố trí các mạch có chức năng khác nhau ở các lớp khác nhau, cải thiện hiệu quả sử dụng không gian. Tuy nhiên, bảng mạch một lớp bị giới hạn bởi hệ thống dây điện và chỉ có thể được bố trí ở một cấp độ, khiến không thể đạt được tích hợp cao.
3. Chi phí sản xuất: So với bo mạch một lớp, bo mạch nhiều lớp có chi phí sản xuất cao hơn. Trong quá trình sản xuất bo mạch nhiều lớp, cần phải có thêm các kết nối xen kẽ và mạ đồng, làm tăng độ phức tạp và chi phí sản xuất, đặc biệt là đối với bo mạch nhiều lớp có nhiều lớp. Quá trình sản xuất bo mạch một lớp tương đối đơn giản và tiết kiệm chi phí.
4. Kịch bản thích ứng: Chọn loại PCB phù hợp theo các kịch bản ứng dụng khác nhau. Đối với các thiết kế mạch đơn giản hơn, bo mạch một lớp đủ để đáp ứng các yêu cầu và có lợi thế về chi phí. Đối với các thiết kế mạch phức tạp và các kịch bản đòi hỏi hiệu suất điện cao, bo mạch nhiều lớp là lựa chọn tốt hơn.
