Các vấn đề và giải pháp thiết kế xếp chồng PCB trong High - Thiết kế PCB tần số

Sep 19, 2025 Để lại lời nhắn

TRONGBảng mạch in tần số caoThiết kế, thiết kế xếp chồng PCB là một bước quan trọng ảnh hưởng trực tiếp đến tính toàn vẹn tín hiệu, tính toàn vẹn công suất, khả năng tương thích điện từ (EMC) và quản lý nhiệt. Dưới đây là một số vấn đề thiết kế xếp chồng pcb tần số cao- và các giải pháp của chúng: các giải pháp của chúng:

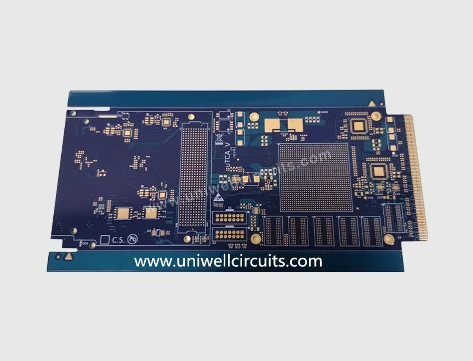

news-473-361



1. Vấn đề kiểm soát trở kháng:
Tín hiệu tần số cao đòi hỏi sự kết hợp trở kháng nghiêm ngặt, và sự gián đoạn trở kháng có thể dẫn đến phản xạ và mất tín hiệu.
Giải pháp: Kiểm soát chính xác độ dày và hằng số điện môi của vật liệu PCB, sử dụng các lớp điều khiển trở kháng (như các dòng microstrip và đường dải) để đảm bảo tính liên tục trở kháng.

2. Các vấn đề về tính toàn vẹn tín hiệu (SI):
Tín hiệu tốc độ cao có thể bị ảnh hưởng bởi sự suy giảm, phản xạ, nhiễu xuyên âm và các yếu tố khác trong quá trình truyền.
Giải pháp: Tối ưu hóa bố cục của lớp tín hiệu và mặt phẳng tham chiếu, đặt cao - Các lớp tín hiệu tốc độ gần nhau để giảm thiểu diện tích vòng lặp và tăng khoảng cách giữa các lớp tín hiệu để giảm nhiễu xuyên âm.

3. Các vấn đề tương thích điện từ (EMC) Các vấn đề:
Các mạch tần số cao dễ bị tạo ra EMI, có thể ảnh hưởng đến hoạt động bình thường của các thiết bị khác.
Giải pháp: Sử dụng mặt phẳng mặt đất để cô lập lớp tín hiệu, sắp xếp các đường nguồn và đường nối đất một cách hợp lý để tạo thành đường dẫn trở lại tốt và giảm bức xạ điện từ.

4. Vấn đề quản lý nhiệt:
Mật độ công suất cao của các mạch tần số cao - làm cho việc tản nhiệt trở thành một thách thức trong thiết kế.
Giải pháp: Xem xét các đường khuếch tán nhiệt trong thiết kế ngăn xếp, sử dụng vật liệu dẫn nhiệt và thiết kế các cấu trúc phân tán nhiệt hiệu quả.

5. Các vấn đề truyền tín hiệu lớp liên lớp:
Trong đa - PCB lớp, truyền tín hiệu xen kẽ có thể bị ảnh hưởng bởi VIAS và điện môi xen kẽ.
Giải pháp: Sử dụng lỗ mù và công nghệ lỗ bị chôn vùi để giảm sự gián đoạn trở kháng trong truyền tải xen kẽ và chọn vật liệu điện môi xen kẽ thích hợp để giảm tổn thất truyền tín hiệu.



20 Layers Multilayer Rogers PCB



6. Vấn đề lựa chọn vật liệu:
Truyền thốngFR4Vật liệu có thể không phải là lựa chọn tốt nhất ở tần số cao do mất điện môi cao.
Giải pháp: Chọn vật liệu mất điện môi thấp và khả năng chịu nhiệt cao, chẳng hạn như Rogers 4350b, Taconic, Isola, F4B, v.v.

7. Các vấn đề xếp chồng đối xứng và không đối xứng:
Xếp chồng không đối xứng có thể dẫn đến truyền tín hiệu không đồng đều và ảnh hưởng đến hiệu suất.
Giải pháp: Áp dụng thiết kế xếp chồng đối xứng càng nhiều càng tốt để duy trì các đường truyền tín hiệu trơn tru và giảm bức xạ.

8. Các vấn đề về hệ thống dây điện và bố cục:
Dây dẫn tín hiệu tần số cao đòi hỏi sự chú ý đặc biệt để tránh mất tín hiệu và nhiễu tín hiệu không cần thiết.
Giải pháp: Sử dụng định tuyến trực giao và công nghệ định tuyến dòng microstrip/dải để giữ dấu vết tín hiệu ngắn và nhất quán, để giảm mất tín hiệu.
