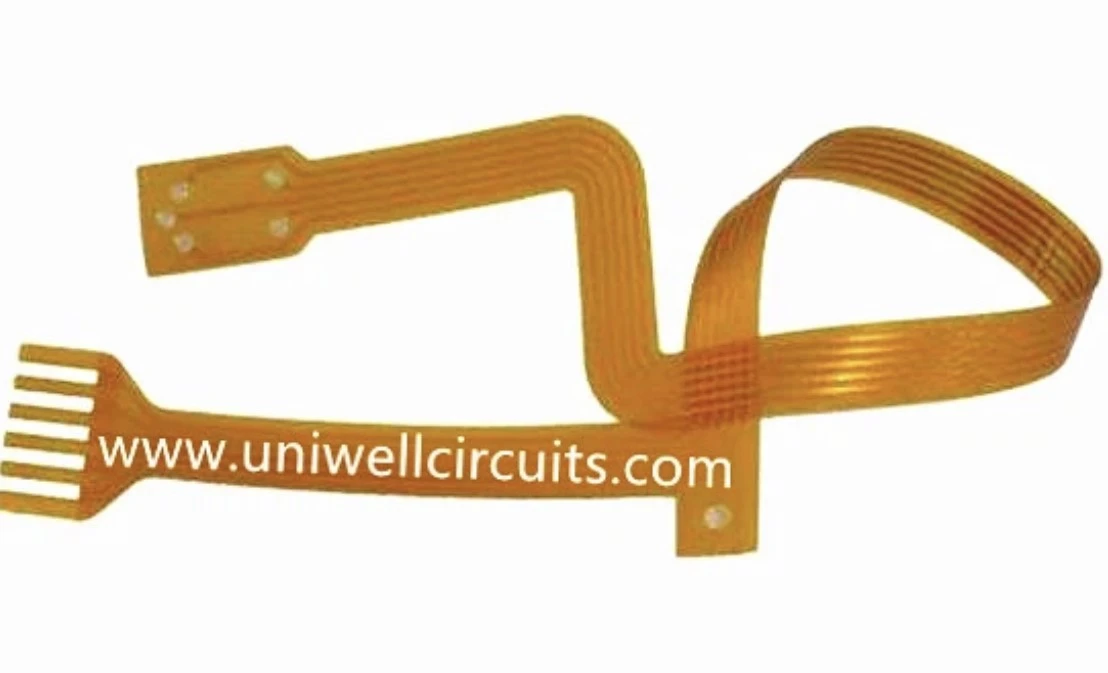

TRÊNFPC(Bảng mạch in linh hoạt) Bảng mạch, có một số cách chính để kết nối các thành phần:
Cung cấp điện áp: Bảng mạch FPC thường yêu cầu nguồn điện cho các thành phần trong mạch. Cung cấp điện áp bình thường có thể được cung cấp bằng cách kết nối với pin hoặc lớp công suất.
Truyền tín hiệu: Bảng mạch FPC được sử dụng để truyền các tín hiệu khác nhau, bao gồm tín hiệu kỹ thuật số, tín hiệu tương tự và tín hiệu đồng hồ. Truyền tín hiệu có thể đạt được bằng cách kết nối trực tiếp các chân, đường tín hiệu hoặc các lớp tín hiệu với các thành phần.
Kết nối mặt đất: Kết nối mặt đất rất quan trọng trong các bảng mạch FPC, được sử dụng để cung cấp đường dẫn trở lại cho các mạch và tín hiệu khiên. Nói chung, kết nối dây mặt đất với các chân hoặc lớp đất của thành phần đảm bảo kết nối của dây nối đất. Kết nối giữa
Các thành phần: Trong một số trường hợp, nhiều thành phần cần được kết nối với nhau. Điều này có thể đạt được bằng cách kết nối trực tiếp các chân của các thành phần với nhau hoặc bằng cách sử dụng các đầu nối hoặc ổ cắm cụ thể.
Kết nối bus dữ liệu: Đối với các ứng dụng yêu cầu truyền lượng dữ liệu lớn, bus dữ liệu có thể được sử dụng để kết nối nhiều thành phần. Bus dữ liệu truyền dữ liệu bằng cách kết nối nhiều chân song song, cung cấp khả năng truyền dữ liệu băng thông cao và tốc độ cao.
Kết nối tín hiệu điều khiển: Một số thành phần có thể yêu cầu tín hiệu điều khiển cụ thể để đạt được chức năng của chúng. Các tín hiệu điều khiển này có thể được truyền qua các chân hoặc đầu nối trên bảng mạch FPC. Khi thiết kế các bảng mạch FPC, cần xác định phương pháp nối dây giữa mỗi thành phần dựa trên các yêu cầu ứng dụng và chức năng mạch cụ thể.
Đồng thời, cần chú ý đến tính toàn vẹn tín hiệu, khớp trở kháng và nhiễu điện từ để đảm bảo hiệu suất mạch và độ tin cậy tốt.
