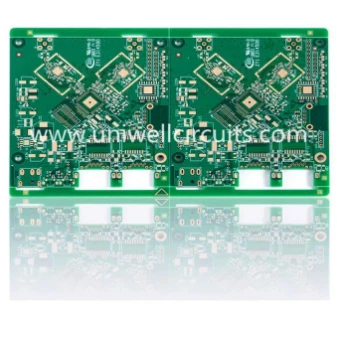

Quá trình chính của việc thiết kế một4 lớp bảng PCBCấu trúc trong bài viết này?
1. Lựa chọn vật liệu
Bước lựa chọn vật liệu là rất quan trọng và các vật liệu cơ chất thường được sử dụng bao gồm CEM -1 FR4, chất nền nhôm, v.v. Trường hợp yêu cầu hiệu suất điện không cao lắm;FR4là chất nền nhựa epoxy gia cố bằng sợi thủy tinh với các đặc tính điện và xử lý tuyệt vời, được sử dụng rộng rãi trong sản xuất bảng PCB; Chất nền nhôm là một loạiChất nền kim loạiĐặc trưng bởi độ dẫn nhiệt tốt và cường độ cơ học, phù hợp cho các ứng dụng đòi hỏi phải tản nhiệt.
2. Cấu trúc xếp chồng lên nhau
Một cấu trúc xếp chồng lên nhau thường bao gồm một lớp trên cùng, hai lớp bên trong và một lớp dưới cùng. Các lớp trên và dưới được sử dụng để đặt các thành phần và hệ thống dây điện, trong khi lớp bên trong được sử dụng để phân phối dây điện và dây mặt đất.
3. Bố cục dây
Bố cục dây hợp lý trong thiết kế cấu trúc bảng PCB 4 lớp có thể cải thiện hiệu suất mạch và giảm chi phí sản xuất. Khi đặt ra, chiều dài và giao nhau của dây nên được giảm thiểu càng nhiều càng tốt, điều này có thể làm giảm độ trễ tín hiệu và nhiễu pin. Sử dụng dây rộng hơn càng nhiều càng tốt để giảm điện trở và tăng khả năng mang theo hiện tại. Nếu đó là mộttốc độ caoĐường tín hiệu, các cặp vi sai hoặc dây được che chắn nên được xem xét để cải thiện tính toàn vẹn của tín hiệu.
4. Cung cấp điện và căn cứ
Khi thiết kế năng lượng và căn cứ, cần đảm bảo rằng mỗi thành phần có thể nhận được nguồn điện ổn định và sạch. Các tụ điện tách rời và mạch lọc nên được sử dụng trong các khu vực chính để giảm nhiễu năng lượng.
5. Thiết kế nhiệt và tản nhiệt
Ưu tiên việc sử dụng các vật liệu và quy trình nhóm nhiệt thấp, sắp xếp khoa học và ngăn chặn các điểm nóng tập trung ở một khu vực nhất định. Nếu thành phần nóng lên nghiêm trọng, các biện pháp tản nhiệt như tản nhiệt và quạt cần được lắp đặt.
